BX型墊片的介紹

BX型RTJ墊圈制造符合API 6A、6B和ASME b16.20標準，適合API ASME/ANSI B16.5法蘭。

樣式RX是一個壓力能量適應的標準樣式R墊片。RX的設計，以適應同一個標準的R R槽設計，使接合互換。修改后的設計采用了壓力能量影響。提高密封效率作為系統內部壓力增加。

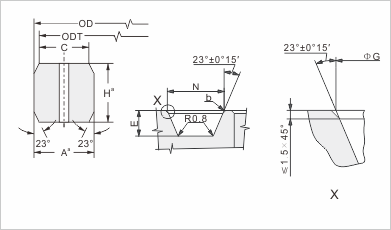

公差：（mm）

A *（環的寬度）+ 0.20，-0.000

*（孔尺寸）±0.5

h（環的高度）+ 0.20，-0.000

外徑（外徑）0、-0.150

23 *（角）1/4°

注1：環的半徑應為8%～12%的環高度H。

一個壓力通道孔要求每環中心線*寬度* *和高* H * 0.008inches加公差是允許的。只要寬度或高度的變化在整個圓周上不超過0.004英寸
